수하물용 엑스레이 기계, 공항 및 지하철 역 엑스레이 보안 시스템
스펙

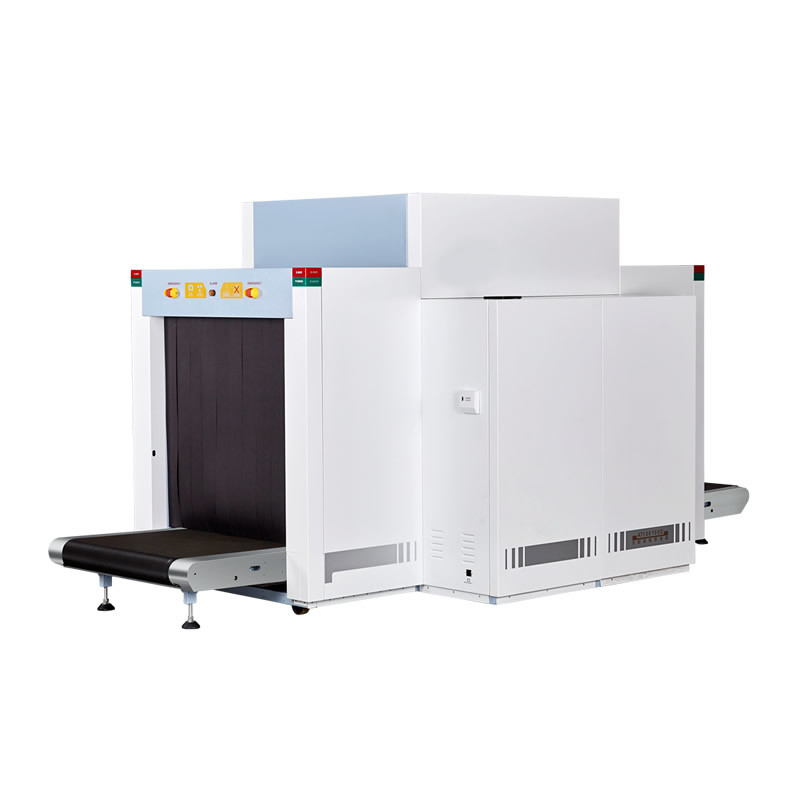

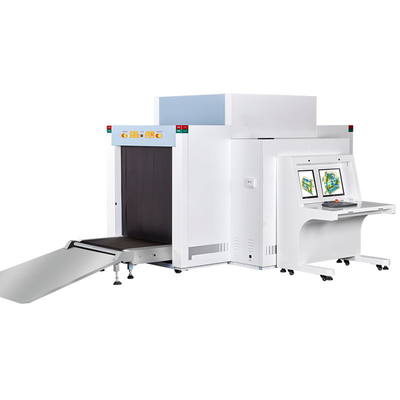

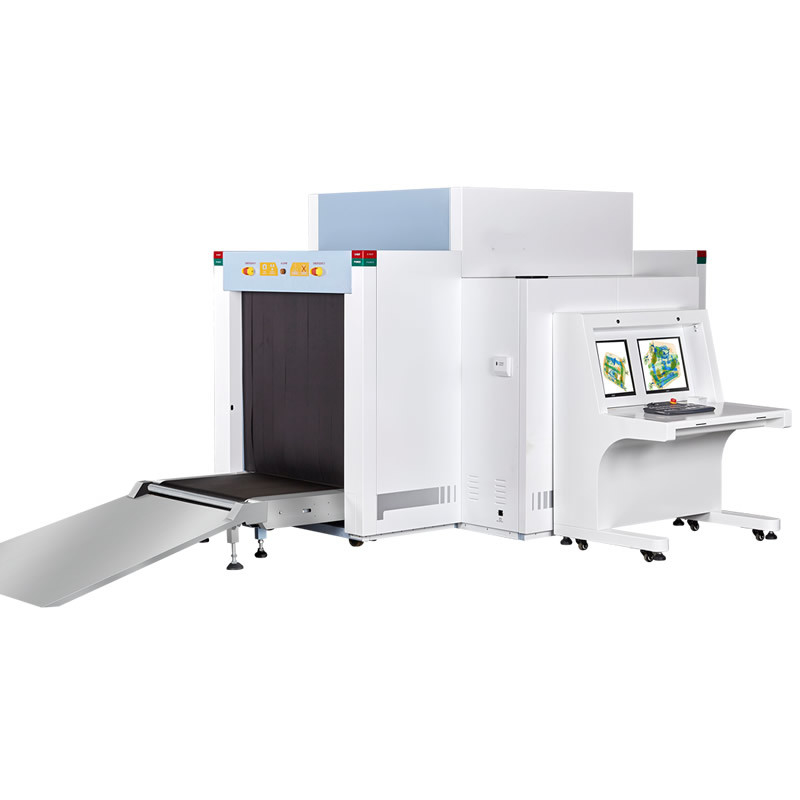

롯 A: 중량 화물 듀얼 뷰 엑스레이 기계
여기에 명시된 엑스레이 검사 시스템은 밀수물질, 무기, 폭발물, 위험한 물건,수하물/상자형 물건에 있는 물질 및 장치이 규격에 적용될 제안된 시스템은 보안 직원들이 수하물, 패키지 및 화물을 검사하여 밀수물질, 무기, 폭발물,위험품, 물질과 장치는 보안 제한 구역/항공기로 운반되고 있습니다.
일반
1400-17mm (폭) x 1600-1900mm (높이)
- 시스템 너비 <2,820mm
- 시스템 길이 <7,788mm
- 시스템 높이<3,321mm
- 컨베이어 높이 <285mm
- 이 시스템은 이동이 용이하기 위해 무거운 용량 롤러에 장착되어야 합니다.
- 와이어 해상도: 각 방향으로 36 미국 와이어 가이드 (AWG) / 40 표준 와이어 가이드 (SWG) 이상의 고립되지 않은 고체 구리 와이어를 촬영 할 수 있어야합니다.
- 스틸 침투: 최소 28mm의 스틸 침투를 촬영할 수 있어야 합니다.
- 컨베이어 속도: 양쪽 방향으로 0.20m/s ± 10% (운전자가 컨베이어 속도를 조절하는 것이 바람직하다)
- 컨베이어 부하> 3,000kg 220V에서도 분포
- 컨베이어 모터: 유지보수 없이 사용해야 합니다 (이용된 모터 종류, 예를 들어 밀폐 된 드럼 등)
- 컨베이어 유형: 강도 강철 전력 지원 롤러.
- 디스플레이: 24인치 TFT/LCD/LED 모니터의 두 개 또는 그 이상의 숫자 (1024 x 768 이상의 해상도)
- 네트워크 연결: 기계를 표준 LAN에 연결하는 것이 바람직하며 공급자는 사용 가능성을 명시해야합니다.
- 전력: 230V ± 20V, AC, 50/60 Hz
- 갑작스러운 전력 장애의 경우, 시스템은 필요한 초기화 없이 자동으로 작동을 재개해야 합니다.
엑스레이 시스템 컴퓨터
- 컴퓨터와 OS는 간편한 유지보수/ 교체를 위해 자유롭게 사용할 수 있어야 합니다.
- 시스템에는 미리 설치된 운영 소프트웨어와 관련 응용 프로그램이 제공되어야 합니다. 필요한 소프트웨어의 복사본은 CD/DVD에 별도로 제공되어야 합니다.사유 소프트웨어 이름 & 버전)
엑스레이 발전기
- 시스템은 각각 다음과 같은 사양을 갖춘 두 개의 개별 독립적인 X-Ray 생성기를 지원해야 합니다.
- 냉각: 밀폐 된 오일 욕조와 압력 공기
- 보호: 과전압 / 전력 급증 / 과 온도 에 대한 보호 가 제공 되어야 합니다. 보호 시스템은 장비 를 포함한 전체 설비 를 커버 해야 합니다.전원 공급 장비컴퓨터 시스템, 단말장비 등
탐지 시스템
- 멀티 에너지 (2개의 탐지기 배열: 높은 에너지와 낮은 에너지)
- 탐지기 배열: L 모양
이미지 성능
- 줌: 시스템에서는 정적 모드에서 스크롤 이미지에서 8X 이상의 줌을 작동시킬 수 있어야 합니다.
- 콘트라스트 조절: 시스템은 스크롤 이미지에 대한 적응적 콘트라스트 조절을 수행할 수 있어야 합니다.
- 기관/무기물 분별: 시스템은 유기물 및 무기물 물질을 분별할 수 있어야 합니다.
- 엑스레이 빔의 오차는 모서리 절단 없이 최대 크기의 가방의 완전한 이미지를 표시하도록 해야 합니다.
- 기계가 특정 품목을 뚫지 못하면 알람을 수동으로 제거 할 때까지 조작자에게 알리기 위해 알람 (비주얼 및 오디오 모두) 이 생성되어야합니다.
- 기계는 최소 05개 이상의 이전 이미지를 회상하고 검색할 수 있어야 합니다.
이미지 처리
- 시스템은 모든 이미지 처리 (즉 흑백, 변수 감마, 무기, 유기) 를 이미지 최적화 기능과 결합해야 합니다.이 기능은 운영자가 모든 재료와 밀도를 위해 최적의 대조와 가장 높은 세부 해상도를 표시 할 수 있습니다.이 기능은 키를 재프로그램 할 필요 없이 사용할 수 있어야 합니다. 모든 소프트웨어 기능은 기계의 키보드를 사용하여만 제어 할 수 있어야 합니다.키보드 기능은 소프트웨어 기능을 활성화 / 비활성화하기 위해 사용자 친화적이어야합니다., 시스템을 재부팅 할 필요 없이.

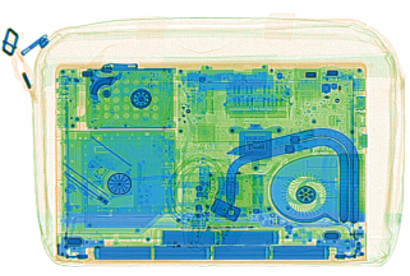

- 시스템은 하나의 버튼으로 이미지 처리할 수 있어야 합니다. The machine should have features of multi energy X-Ray imaging facility where materials of different atomic number will be displayed in different colours to distinguish between organic and inorganic materials이 방법은 폭발 물질을 포함한 고밀도 유기 물질을 구별 할 수 있어야합니다.기계는 유기 물질의 이미지를 더 자세히 검사하기 위해 운영자가 모니터링 할 수 있도록 색상 또는 재료 제거가 변해야합니다.모든 의심스러운 물건 (폭탄, 고밀도 물질, 마약) 은 실시간으로 하나의 화면에 표시되어야합니다 (알람과 함께 다른 색으로 표시되어야합니다).
- 이미지 처리를 위한 프로그램 가능한 급격한 키의 사용이 바람직하다.
- 시스템은 컴팩트 디스크 (쓰기 가능한 CD/플래시 드라이브) 에 기록할 수 있어야 합니다.
- 기계는 이미지 처리 및 패턴 인식의 새로운 기술을 처리하기 위해 소프트웨어 향상이 쉽게 구현 될 수 있도록 설계되어야합니다.
이미지 아카이브
- 시스템에는 소유, 비상업 또는 상업적 형식의 수동 이미지 아카이빙 및 검색이 포함되어야하며 최소 4000 장의 이미지를 아카이브 할 수있는 능력이 있어야합니다.
- 시스템에는 보안을 높이기 위해 독점적이고 비상업적인 형식의 자동 이미지 아카이브가 포함되어야하며 상업적 형식의 이미지 저장에 대한 조항이 제공되어야합니다.
위협 탐지
- 시스템에는 고밀도 임계 경보가 포함되어야 합니다.
- 시스템에는 운영자 지원 폭발 위협 경보가 포함되어야 합니다.
환경 요구 사항
- 저장 온도: 0:C ~ 50:C
- 작동 온도:0: 섭씨 40 ~ 40 섭씨
- 상대 습도: 최대 95% 비 응축
건강 및 안전
- 시스템은 미국 FDA X선 시스템 (연방 표준 2.1-CFR 1020.40) 을 포함한 모든 적용 가능한 국제 건강 및 안전 규정을 준수해야합니다. 최대 누출 방사능은 0 미만입니다.1mR/hr ((1μSv/hr) 외부 패널과 접촉하는 경우방사선 누출은 엑스레이 빔 경로에서 산란 차단 장치로 측정한다.
- 시스템에는 비상 정지 버튼이 장착되어야 합니다.
- 시스템에는 시스템 에너지 및 X-Ray가 X-Ray 터널의 양쪽 끝의 지표와 운영자 작업소에서 제공되어야합니다.
- 시스템에는 중요한 패널이 제거되는 경우 X선 생성을 방지하기 위한 안전 잠금 시스템이 있어야 합니다.
- 시스템은 CE, UL, FCC& IEC를 준수해야합니다. 인증서는 기술 사양 문서에 첨부되어야합니다.
- 시스템은 ISO 9001:2000 인증을 받은 시설에서 제조되어야 하며, 이에 대한 인증은 기술 사양 문서와 함께 제공되어야 합니다.
- 터널의 양쪽 끝에는 납 침착 된 안전 스크린이 있어야 합니다. 터널의 양쪽 끝에는 출입점과 출입점에 수하물을 배치하는 것을 용이하게 하기 위해 비동기 롤러가 제공되어야 합니다.
- 기계는 필름 안전해야 합니다. 다른 말로 사진 필름은 엑스레이 검사로 인해 손상되지 않습니다.
요구되는 의무 인증서 및 시설
일반
- 시스템은 위협 이미지 프로젝션 (TIP) 을 포함하여 TSA 및 DFT 인증을 받아야합니다. 인증서는 기술 사양 문서와 함께 제공되어야합니다.
- 시스템이 중단된 TIP 이미지를 다시 TIP 대기열에 넣어야 합니다. 종료된 TIP 이미지를 다음 스캔된 객체에 표시해서는 안 됩니다.
- 시스템은 운영자 교육 프로그램과 함께 통합되어야 합니다.
- 시스템은 영어를 지원해야 합니다.
추가 하드웨어
- 표준 컨베이어 연장도 제공해야 합니다 (정밀 정보를 제공해야 합니다)
- 시스템에는 잠금 가능한 모니터 박스가 포함되어야 합니다.
- 시스템에는 전력 컨디셔너 / UPS가 포함되어야 합니다. 전압 범위는 170 ∼ 260V AC 50/60 Hz를 견딜 수 있습니다.
다른 부속품
- 시스템에는 탑재된 운영자 및 유지보수 설명서가 포함되어야 합니다. 또한 인쇄 된 형태로 제공되는 운영자 및 유지보수 설명서 각각 두 개의 사본이 있어야합니다.모든 매뉴얼 (소프트/ 인쇄) 은 영어로 제공되어야 합니다.또한, 유지보수 매뉴얼에는 예방/일상의 유지보수 절차가 포함되어야 합니다.
- 시스템은 최소 5m 케이블로 이동 가능한 운영자를 지원해야 합니다.
- 공급되어야 하는 승인된 테스트 키트
- 설치류 방지 및 먼지 보호 가면을 사용할 수 있다는 것은 추가 장점입니다.
추가적인 주요 사용자 요구 사항
운영자 제어 & 디스플레이
- 아래와 같은 장치와 위에서 언급한 이미지 처리 장치에 필요한 모든 제어 장치에 대한 규정이 있어야 합니다.
- 장비를 켜고 끄는
- 엑스레이 켜고 끄는
- 컨베이어 켜고 끄는
- 컨베이어 앞뒤
- 비상 정지
- 운영자가 모니터링해야 하는 시스템의 모든 중요한 정보를 표시할 수 있는 장치가 제공되어야 합니다. 다음을 포함하여:
- 엑스레이
- 엑스레이 시간
- 검사 수
- 모든 시스템 오류에 대한 시스템 경보 및 경고 신호
- 운영자 식별/로그인/로그아웃
- 대략 1미터 길이의 딱딱한 롤러 베드가 컨베이어 벨트의 양쪽 (전면과 뒷면) 에 고정되어 짐/물류의 부드러운 부하와 배하를 촉진해야 한다.
- 컨베이어는 앞뒤로 이동할 수 있고, 두 개의 (02) 모터로 구동되는 것이 좋습니다.
- 시스템의 작동은 가까운 곳에서 작동하는 다른 전자 장비와 간섭을 보장하지 않아야 하며 그 반대의 경우도 마찬가지입니다.
보증 및 서비스 지원 수준
일반
전체 엑스레이 시스템은 장비의 성공적인 운용일로부터 최소 2년 (02) 동안 보장되어야 합니다.
서비스 수준 협정 (SLA)
엑스레이 발전기: 엑스레이 발전기에는 최소 5 년의 보증이 있어야 하며 발전기가 어떻게 교체 될지 (가장 필요하면)
연장 보증
The maximum down time for an unserviceable module/component which is under warranty should be highly considered during procurement and availability of spares should seriously be looked into for a reasonable MTBF
또한 제조업체의 부품 번호와 현재 가격과 함께 부품 수준까지 권장되는 예비 부품의 상세한 목록을 제공해야합니다.
교육
교육은 시스템의 수명을 연장하기 위한 전제 조건입니다.
시험 장비
ICAO (국제 민간 항공 기구) 의 요구 사항을 준수하는 것이 필수적입니다. ICAO가 승인한 시험용품 세트가 시험에 적합해야합니다.
시험 장비는 ICAO 안전 설명서 잎에 따라 다음 표준 테스트를 측정할 수 있어야 합니다.
- 단선 해상도
- 유용한 침투
- 물질적 차별
- 단순 침투
- 공간 해상도
- 얇은 금속 영상
X선 강도 측정기 (방사 강도 측정기) 와 같은 다른 표준 시험 장비가 공급되어야 합니다.
