일반 사양
터널 크기: 1000W*1000Hmm
컨베이어 속도...0.22m/s
컨베이어 최대 부하:2701kg
검사 당 복용량 < 1.6μGy/h
해상도 < 0.0787mm 구리 와이어
공간 해상도 레벨: 1.3mm, 수직:dia1.0mm
해상도를 뚫고 지름 0.511mm
침투40mm 강철
필름 안전:보증 ISO1600 필름
엑스레이 누출 <0.1μGy/h (외부 가구에서 5cm 거리에)
엑스레이 발전기
직접 생성: 아래에서 위로
분노를 일으켜: 80도
안도 전압140~160Kv
아노드 전력0.4 ~ 1.2mA
냉각 / 작업 사이클 오일 냉각 /100%
이미지 시스템
엑스레이 센서 L형 광다이오드 배열 (다중 에너지), 12비트 깊이
모니터 고해상도 컬러, LCD 아코드, 17인치
이미지 처리 엣지 강화, 이미지 강화, 이미지 밝기, 어두운 것을 줄이는, 이미지 반환, 이미지 검색.
이미지 회색 레벨4096
이미지 최대 해상도:1024 * 1280 픽셀
이미지 처리 실시간 처리
이미지 저장: 실시간으로 6만 장의 사진
영역 및 확대1-9 이미지 영역, 2,4,816 번 확대, 전체 화면 연속 관찰

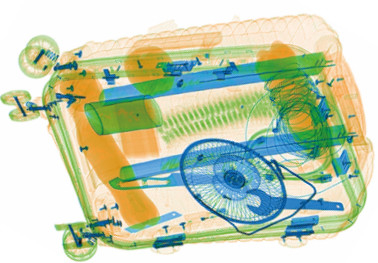

다 에너지 물질을 구분 유기물질은 주황색, 무기물질은 파란색, 혼합물은 녹색
높은 에너지/저 에너지: 높은 에너지에서 낮은 에너지로 전환
마약 및 폭발물 분말 탐지 보조
설치 데이터
작동 온도/ 습도 0-45/20%-95% (비 응축)
저장 온도/ 습도 -20-60/20%-95% (비 응축)
작동 전력 220VAC ((± 10%) 50±3Hz
전력 소비1.0 KW (최대)
소음: <58dB
|
터널 크기: |
1000 ((W) * 1000 ((H) mm |
| 컨베이어 속도: | 0.22m/s |
| 컨베이어 최대 부하: | 200kg |
| 검사 당 복용량: | <1.7μGy/h |
| 결의: | <0.101mm 금속 실 |
| 침투력: | 34mm 스틸 |
| 필름 안전성: | 보증 ISO1600 필름 |
| 엑스레이 누출 | <0.1μGy/h (외부 가구에서 5cm의 거리에서) |
| 직접 생성: | 아래로 |
| 생성 각도: | 80도 |
| 안도 전압: | 100~160KV |
| 아노드 전력: | 0.4~1.2mA |
| 냉각 / 작업 주기는: | 오일 냉각 /100% |
| 엑스레이 센서 | L형 광다이오드 배열 (모노 에너지), 12비트 깊이 |
| 모니터: | 고해상도 컬러, LCD 아코드, 17인치 |
| 이미지 처리: |
엣지 강화, 이미지 강화, 이미지 밝기, 암흑을 줄이고, 이미지를 되돌리고, 이미지를 검색합니다. |
| 이미지 회색 레벨: | 4096 |
| 이미지 최대 해상도: | 1024 * 1280 픽셀 |
| 이미지 처리: | 실시간 처리용 24비트 |
| 이미지 저장: | 실시간으로 6만 장의 사진을 저장합니다 |
| 구역 및 확대: |
1-9 이미지 영역, 2, 4, 8, 16 번 확대, 전체 화면 연속 관찰 |
| 작동 온도/ 습도: | 0°C-45°C/20%-95% (비연결) |
| 저장 온도/ 습도: | -20°C~60°C/20%~95% (비연결) |
| 작동 전력: | 220VAC (± 10%) 50±3Hz |
| 전력 소비: | 1.8 KW (최대), 0.3KW (근무) |
| 소음: | <58db |
응용 프로그램:
공항,
운송 터미널
건물,
공장 (옷, 신발, 가방에 바늘을 찾는 것)
법원,
대사관,
군사 시설
감옥,
호텔,
학교,
컨벤션 센터
보안 체크포인트
특별 행사 장소
FAQ
.
| 제품 | 고객 요구사항 | |||
| 터널 차원 | 1m ((W) x 1m ((H0) 대략 |
신체적 으로 확인
|
측정 테이프를 통해 측정 또는이 차원의 수하물을 기계를 통해 통과해야합니다 | |
| 컨베이어 속도 | 0.2m/s | 신체적 으로 확인 | 벨트 중앙에 마커를 만들어서 스톱워치를 사용하여 분 거리를 테스트하고 | |
| 컨베이어 높이 | 300mm | 신체적 으로 확인 | 측정 테이프를 통해 | |
| 최대 부하 | 200kg (평등 분포) | 신체적 으로 확인 | 200kg에 해당하는 부하를 넣어 기계를 통과하도록 | |
| 결의 | 38 AWG/40 AWG | 신체적 으로 확인 | 이걸 확인하기 위해 전선 중 하나를 잘라낼 수 있습니다. | |
| 강철 침투 | 30/38mm | 유기농 물건을 사용 30mm 판에 넣어 그것을 스크린, 오렌지 색으로 유기농 제품을 스크린 할 수 있는지 확인하려고 | ||
| X선 누출 | 1μGy/hr 미만 (하우스로부터 5cm의 거리에서), 모든 출판된 국제 표준을 준수합니다. | 길이 300mm, 너비 300mm, 높이 75mm의 보드를 이용하여 엑스레이 기계를 통과하고 | ||
| 검사 당 복용량 | 1μSv 미만 | 물리적으로 작동하는 기계로 | ||
|
필름 안전
|
ASA/ISP 1600까지의 고속 필름에 보장됩니다. | ISO 1600 필름을 사용 | ||
| 엑스레이 발전기 | ||||
| 아노드 전압 | 160KV | 전기 시험 방법 및 절차 |
160kV 운영하는 150kV |
|
| 아노드 전류 | 1m |
전기 시험 방법 및 절차 |
전력 계측기를 사용하세요 | |
| 냉각 | 밀폐 된 기름 욕조 | 시험 방법 및 절차 |
밀폐된 디- 전기유 목욕 강제 공기 |
|
| 작업 주기는 | 100% | 시험 방법 및 절차 |
등급 100% 면세 사이클 |
|
| 이미지 획득 시스템 | ||||
| 엑스레이 변환기 | L형 탐지선 | 물리적으로 작동하는 기계로 | ||
| 이미지 처리 | 24비트 | 물리적으로 작동하는 기계로 | ||
| 이미지 저장 용량 | 최대 50,000개의 이미지 | 물리적으로 작동하는 기계로 | ||
| 이미지 표시 | 컬러, 블랙& 화이트, 멀티 에너지, 멀티 흡수성, 무기 제거, 슈퍼 강화, 부정적, 높은 / 낮은 침투 | 출력을 관찰합니다. | ||
| 관심 지역 (ROI) 및 Zoom | 선택 가능한 이미지, 확대 영역, 1~32배 연속 확대, 1~3배 로컬 확대 | 물리적으로 작동하는 기계로 | ||
| 이미지 리콜 | 이전 이미지 회수 가능 | 물리적으로 작동하는 기계로 | ||
| 디스플레이 모니터 | 17 ′′ 고해상도 LCD | 물리적으로 작동하는 기계로 | ||
| 추가 기능 | ||||
| 표준 함수 | 시스템 메뉴, 전원 자체 테스트, 날짜/시간 표시, 수하물 카운터, 인증된 운영자 수, 전력 기록 시스템 켜/레이 타이머, 작동 모드 표시, 이미지 저장 | 물리적으로 작동하는 기계로 | ||
| 선택 사항 | 폭발물/마약 탐지, 소리 경보, 빛 경보, 이미지 촬영 시스템 (CIS) | 물리적으로 작동하는 기계로 | ||
| 설치 데이터 | ||||
| 저장 온도/ 습도 |
-40 °C ~ + 60 °C 5% ~95% (비 응축) |
비기능 |
-40 °C ~ + 60 °C 5% ~ 95% |
|
| 작동 온도/ 습도 |
0° ~ + 40° 5% ~95% (비 응축) |
기능성 |
0° ~ + 40° 5% ~ 95% |
|
| 전원 공급 | 110-240 VAC ((+10% ~ 15% 및 50 Hz/60 Hz (+/- 3 Hz) | 기능성 | 110-240 VAC ((+10% ~ 15% 및 50 Hz/60 Hz (+/- 3 Hz) | |
| 전력 소비 | 1.0 KVA | 기능성 | 1.0 KVA |
우리의 제품은 전 세계적으로 판매됩니다. 당신은 우리 제품의 전체 과정을 안심할 수 있습니다.
